河南大宗物料管理系统

第一部分  技术方案

1.1  门禁监控系统平台

门禁监控系统平台，针对全市建材、有色、化工、矿山等涉及大宗物料运输的重点用车企业、城市物流配送企业应制定错峰运输方案，进行重污染天气预警管控期间，对于使用高排放或超标排放车辆等违法行为，自动识别预警取证的综合监管平台。

平台根据重污染应急及秋冬季管控方案配置全市各企业出入车辆的管控方案，同时保证安全生产运行、运输民生保障物资或特殊需求产品，以及为外贸货物的配置管控白名单。根据出入车辆特性、违规频次、车流量为每个管控企业的建立运输管控档案。

实时对全市各企业出入运输是否满足企业的运输管控方案，对违规使用管控车辆或全省路检黑名单的车辆进行违规运输时，进行车牌抓拍及录制视频企业，同时可以可远程调取企业出入实时视频与车辆出入清单。

将预警车辆将车辆出入地点、时间、抓拍图片、出入取证视频等信息形成可溯源的综合档案管理。每日根据管控方案生成企业违规使用管控车辆的日报，形成推送的监管信息反馈给企业与监管部门进行督察，形成良性的监管机制。

1.2  平台网络架构设计

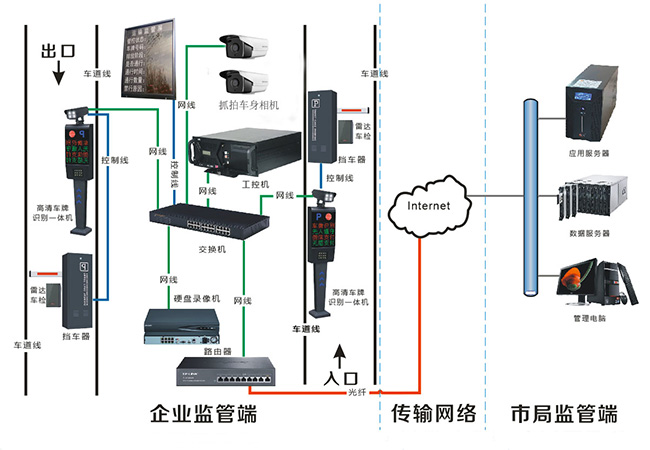

企业重污染应急运输管控平台由企业监管端和市局监管端组成，系统网络架构设计如下：

企业监管端由车牌抓拍识别单元、全景监控球机、网络硬盘录像机、档车器、工控机、交换机、路由器和LED显示屏等组成。车牌识别摄像机抓拍到车牌后，进行实时分析，分析结果下发至数据采集软件在LED屏上显示。高清网络球机能够实时监控出入口情况，并通过网络硬盘录像机存储视频图像（录像存储时间为1年循环覆盖），便于后期取证。

市局监管端由数据库服务器、应用服务器和配套的辅助设备组成，负责对监管平台的运行与数据进行分析比对，同时将监管要求管控的车辆信息反馈给企业。

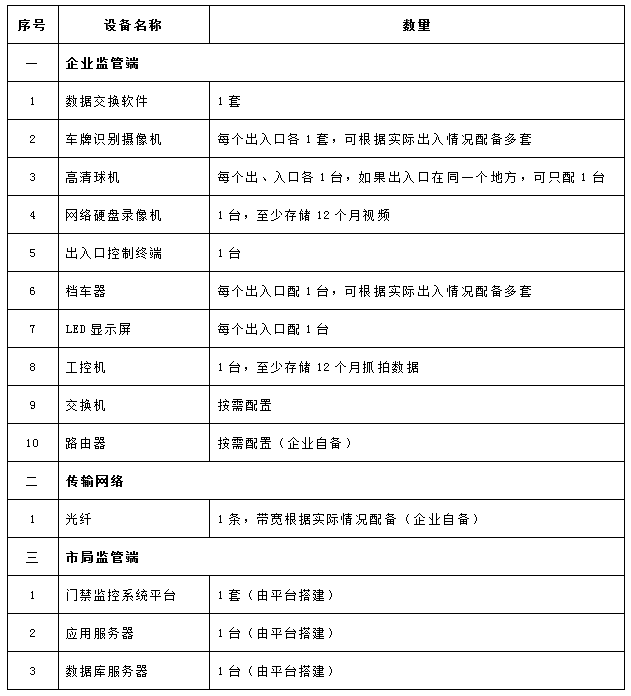

1.3  平台需求建设清单

1.4  主要设备介绍

1.4.1高清车牌识别相机部分

车牌识别核心部件，该产品采用目前国际最先进的计算机视觉技术，对视频流中的高速行驶车辆进行实时检测、识别，彻底抛弃了外部触发，解决了维护成本问题。

设备采用嵌入式的智能高清车牌识别一体机产品，独家集车牌识别、摄像、前端储存、补光等一体，采用高清宽动态CMOS和TI DSP，峰值计算能力高达6.4Ghz。基于车牌自动曝光控制算法，成像优异。具有极佳性能、多功能、高适应性、强稳定性等特点，是停车场管理系统车牌识别功能的最佳应用形态。

◆ 极致优化的嵌入式车牌识别算法：综合识别率高于99%；

◆ 视频流识别优化处理：最大程度地保证识别准确率；

◆ 优异的成像自动控制：自动跟踪光线变化、有效抑制顺光和逆光；夜间抑制汽车大灯；补光灯基于图像分析算法进行控制，避免了传统基于光敏电阻补光的不稳定性；

◆ 可脱机运行：前置数据存储功能；

◆ 无车牌车辆智能处理：多触发机制保证无车牌（或严重污损等）车辆的正常通行管理；

◆ 产品稳定：优异的硬件架构和稳定的算法。

1.4.1.1车牌识别

◆ 支持牌照类型：普通蓝牌、黑牌、黄牌、双层黄牌、新能源车牌，民航车牌，警车车牌、新式武警车牌、新式军牌、使馆车牌、港澳进出大陆车牌。

  ◆ 适应车速：0-50公里/小时

  ◆ 识别特征：号码、颜色、类型、宽度

  ◆ 输出结果：车辆特征图像、车牌图像、牌照号码、颜色、类型、通过时间。

1.4.1.2 成像

◆ 高清H.264，MJpeg输出；支持输出JPEG格式抓图

◆ 支持线圈、视频、485、网络等触发方式

◆ 支持智能自动、手动调节白平衡

◆ 手动调光，基于图像的灯光控制

◆ 基于车牌亮度的曝光控制

1.4.1.3 其它多样化功能

◆ 支持连续视频采集与抓拍同时具备的工作模式，并且两种模式的成像参数独立控制

  ◆ 支持OSD信息叠加

  ◆ 具有即时上报工作状态功能，包括：工作状态、客户端连接状态等

  ◆ 支持网络自动连接、即插即用

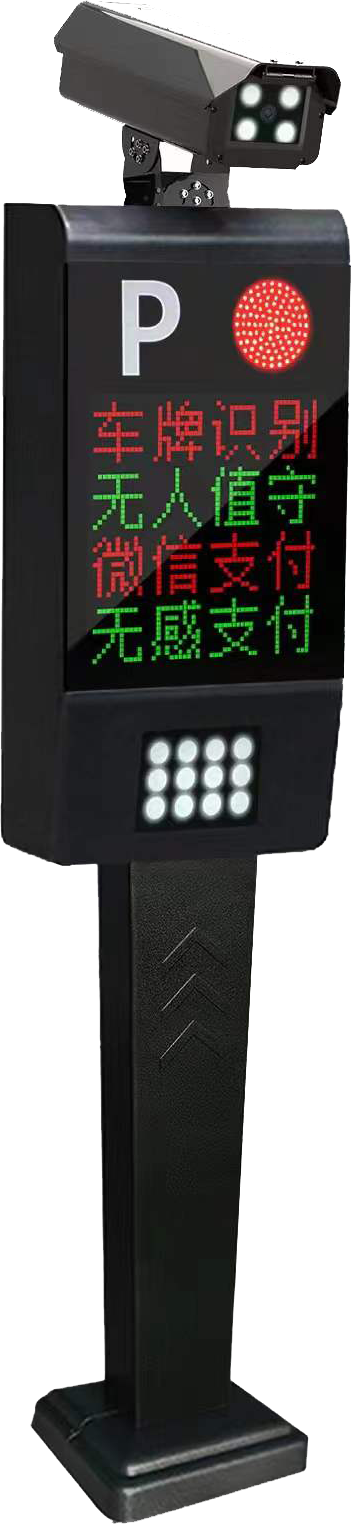

1.4.2 车牌识别一体机显示及语音部分

◆ 车牌识别的关键组成部件，在车牌识别系统主要功能是显示车牌信息，播报语音。

◆ 显示：入场显示两行或者四行，分别是欢迎用语、车牌号码、余位显示、时间显示。出场分两行或四行显示，分别是车牌号码，停车场时间、缴费金额、礼貌用语显示。

◆ 语音：播报与显示信息相对应的语音

  ◆安装：安装于立柱上，可旋转调试，根据现场不同情况安装。

技术参数：

◆ 工作电压：AC 220V

◆ 工作环境温度：-25℃-60℃

◆ 相对湿度：≤ 95%

◆ 通讯接口：RS485或TCP/IP

◆ 通讯波特率：4800b/s

◆ 通讯最长距离：1200米(

◆ 显示尺寸（mm）：两行显示为150*300、四行显示为300*300

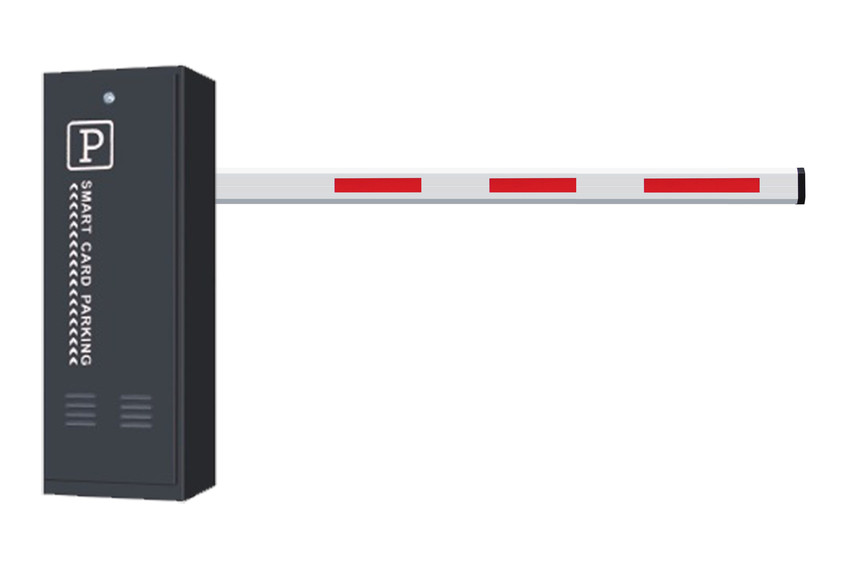

1.4.3 智能道闸

智能道闸，机箱采用经特殊工艺处理的钢板制成，表面采用高级汽车漆涂敷，既防止腐蚀，又可以防止由于紫外线照射引起的褪色；

电机为低速免维护电机。电机可以被制动于任意位置而不会造成损坏。在两个终端极限位置时，该电机功率自动减退至约20W，既可节省能耗，又可避免冷凝及腐蚀，即使在寒冷的冬季也可正常运转；

技术参数

◆ 电源电压：        AC220V

◆ 电源频率          50/60Hz

◆ 电机额定功率：    80W

◆ 电机额定转速：    22r/min

◆ 电机额定转矩：    20N•m

◆ 标准挡杆长度：    3.00-4.00m

◆ 运行噪音：        ≤60dB

◆ 挡杆起落时间：    6S

◆ 运行寿命：        ≥500万次

◆ 挡杆误动作：      ≯0.01％

◆ 环境温度：        -40oC～+75oC

◆ 相对湿度：        50％～90％

◆ 大气压力：        86Kpa～106 Kpa

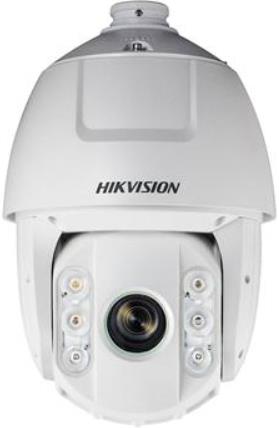

1.4.4 摄像机球机

技术参数

◆ 图像传感器 1/2.8" Progressive Scan CMOS

◆ 最低照度 彩色：0.005Lux @ (F1.6，AGC ON)；黑白：0.001Lux @(F1.6，AGC ON) ；0 Lux with IR

◆ 视频压缩 H.265/H.264/MJPEG

◆ 红外照射距离 150米

◆ 白平衡 自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯

◆ 增益控制 自动/手动

◆ 信噪比 大于52dB

◆ 3D数字降噪 支持

◆ 背光补偿 支持

◆ 区域曝光/聚焦 支持

◆ 电子快门 1/1-1/30,000s

◆ 日夜模式 自动ICR彩转黑

◆ 数字变倍 16倍

◆ 隐私遮蔽 最多24块多边形区域；支持多种颜色可选

◆ 聚焦模式 自动/半自动/手动

◆ 镜头 焦距 4.8-115mm，23倍光学

◆ 变倍速度 大约3.3秒(光学,广角-望远)

◆ 水平视角 57.6-2.7度(广角-望远)

◆ 近摄距 10-1500mm(广角-望远)

◆ 光圈数 F1.6-F3.5

◆ 功能 Smart侦测 区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、物品遗留侦测、物品拿取侦测、移动侦测、视频遮挡侦测

◆ Smart录像 断网续传、智能后检索

◆ Smart图像增强 120dB宽动态、透雾、强光抑制、电子防抖、Smart IR

◆ Smart编码 smart265、smart264、低码率、ROI、SVC

◆ 设备异常检测 网线断、IP地址冲突、存储器满、存储

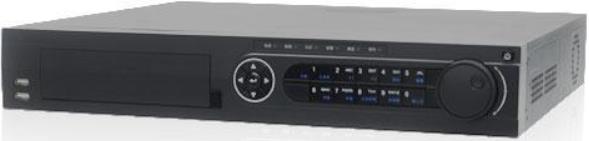

1.4.5 硬盘录像机

技术参数

◆ 视音频输入 网络视频输入 8路

◆ 网络视频接入带宽 256Mbps

◆ 视音频输出 HDMI输出 1路，

◆ 分辨率：4K（3840×2160）/30Hz，1920×1080/60Hz，1600×1200/60Hz，1280×1024/60Hz，1280×720/60Hz，1024×768/60Hz

◆ VGA输出 1路，与HDMI同源，

◆ 分辨率：1920×1080/60Hz，1600×1200/60Hz，1280×1024/60Hz，1280×720/60Hz，1024×768/60Hz

◆ 同步回放 8路

◆ 回放性能 最大6路1080p

◆ 录像管理 录像模式 手动录像、定时录像、事件录像、移动侦测录像、报警录像、动测或报警录像、动测且报警录像

◆ 回放模式 即时回放、常规回放、事件回放、标签回放、智能回放、◆ 日志回放、外部文件回放

◆ 备份模式 常规备份、事件备份、录像剪辑备份

◆ 硬盘驱动器 类型 2个SATA接口

◆ 最大容量 每个接口支持容量最大6TB的硬盘

◆ 网络接口 2个，RJ45 10M/100M/1000M自适应以太网口

◆ 串行接口 1个，标准RS-485串行接口，半双工1个，标准RS-232串行接口

◆ USB接口 3个（2个USB 2.0位于前面板，1个USB 3.0位于后面版）

◆ 网络管理 网络协议 IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（设备网络搜索）、PPPoE(拨号上网）、DHCP（自动获取IP地址）等

◆ 其他 尺寸 445mm（宽）×400mm（深）×71mm（高）

◆ 电源 AC 220V 80W

◆ 功耗（不含硬盘） ≤20W

◆ 工作温度 -10℃--＋55℃

◆ 工作湿度 10％--90％

◆ 重量（不含硬盘） ≤5Kg

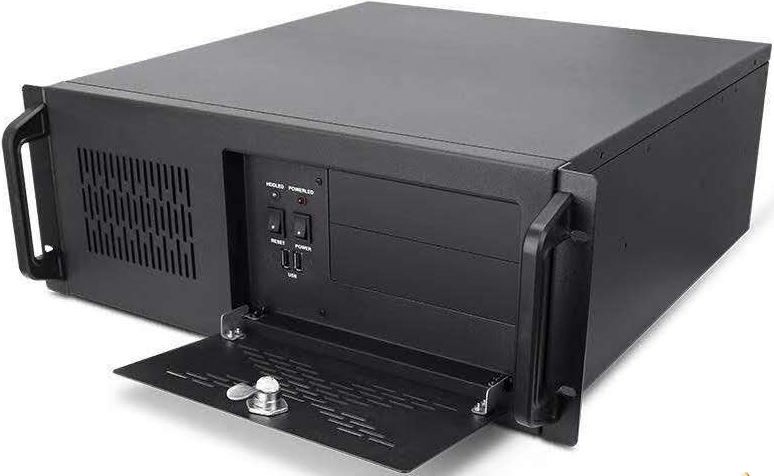

1.4.6 工控机

含车牌识别出入口管理软件对接市平台，集成交换机、485接口，麦克风输入、视频HDMI及VAG接口，硬盘，Windows操作系统。

支持ATX 母板或多达15槽的PICMG无源底板，抗冲击磁盘驱动器托架，独特的固定压条设计带有橡胶垫脚，可以防止卡受到冲击或振动造成的损坏电源和HDD活动性通知，改善系统性能。

前部可访问空气过滤器，方便系统维护 可锁前门，防止未经许可的访问灵活的机械设计，支持300 W单PS/2和冗余ATX电源。

技术参数

◆ CPU  按需配置

◆ 支持接入的车牌识别数量 2路

◆ 存储功能  支持对车辆出入记录的本地存储，存储一年

◆ 工作电压：AC220V

◆ 工作环境温度：-200C～700C

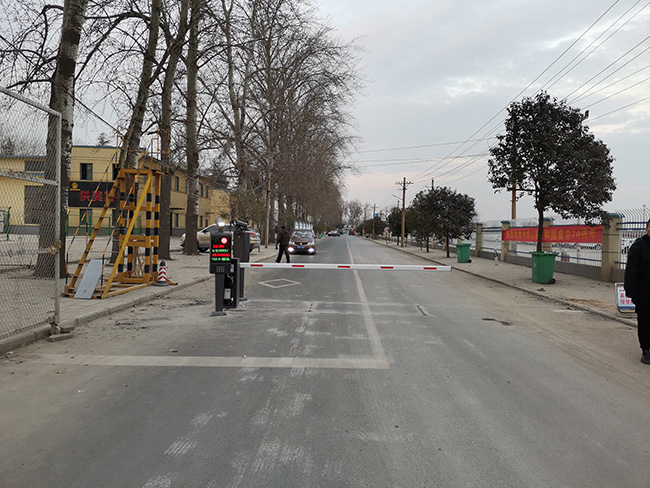

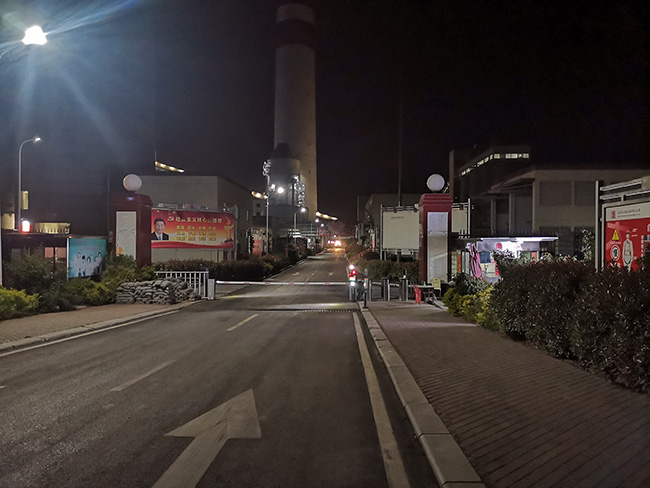

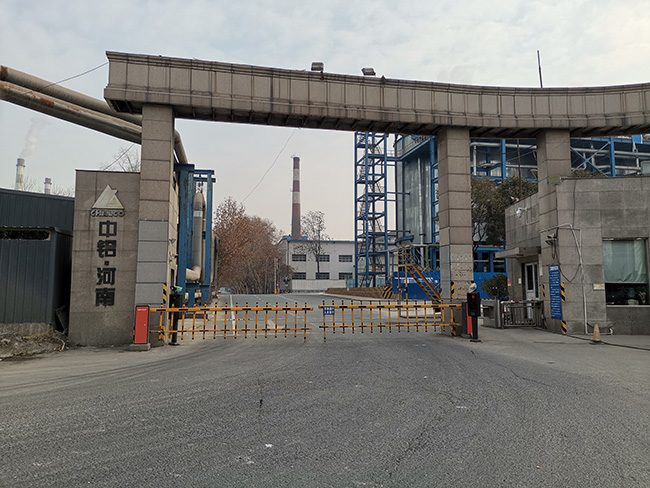

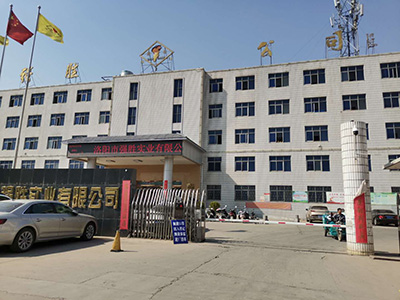

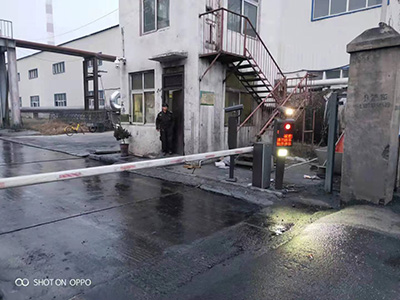

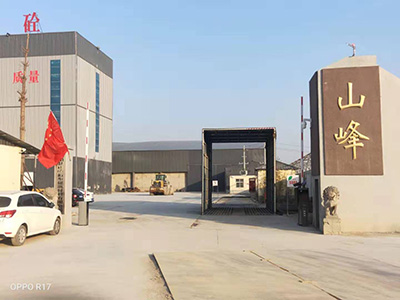

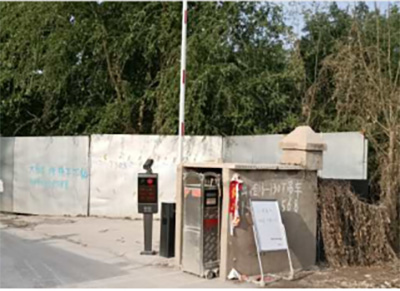

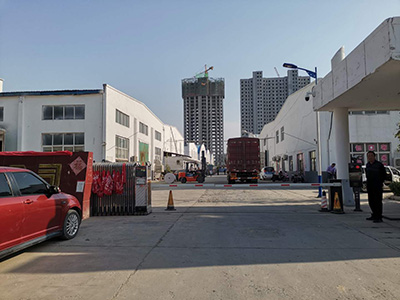

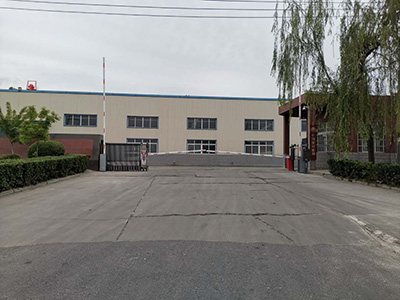

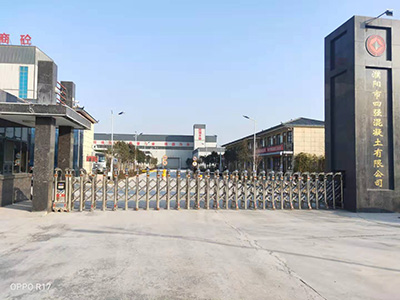

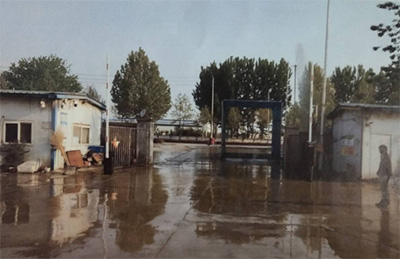

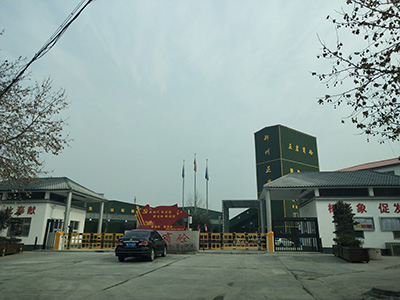

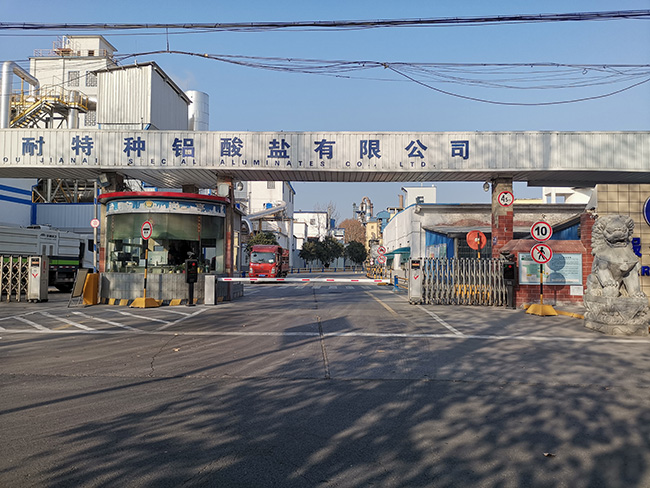

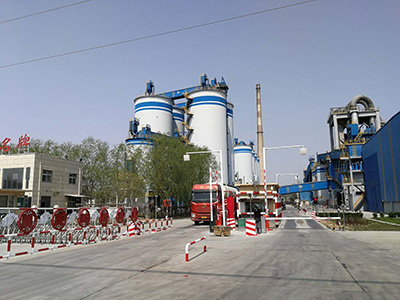

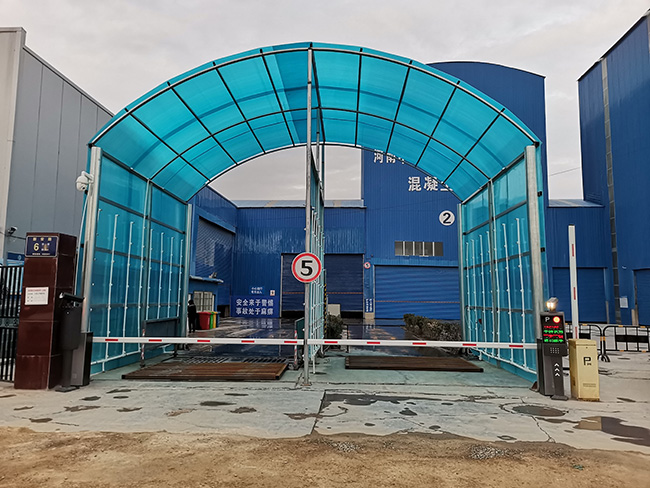

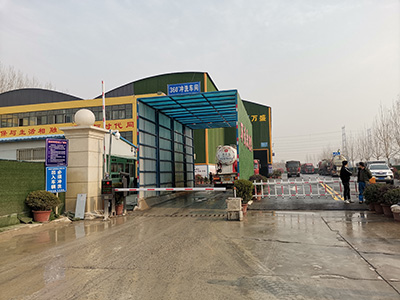

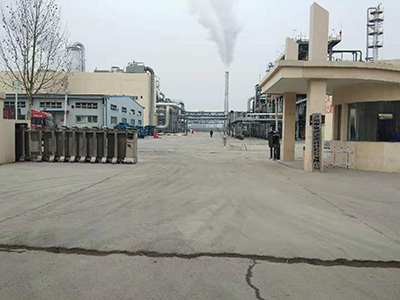

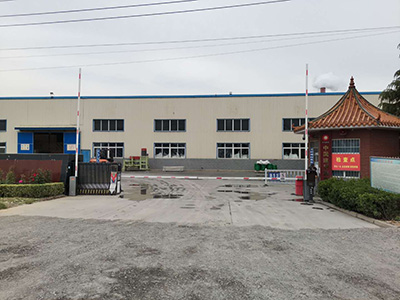

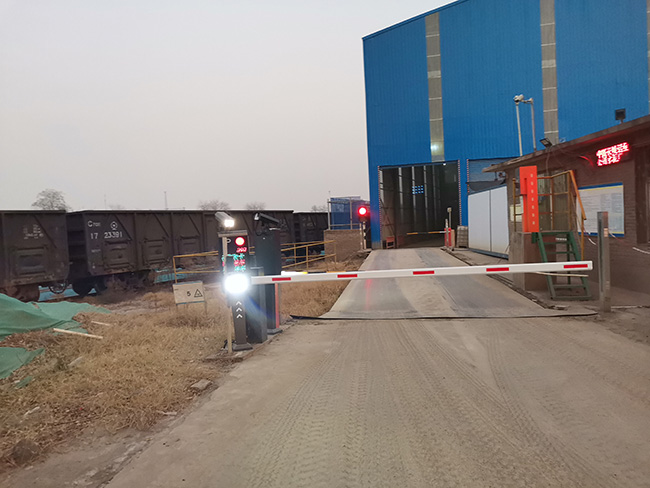

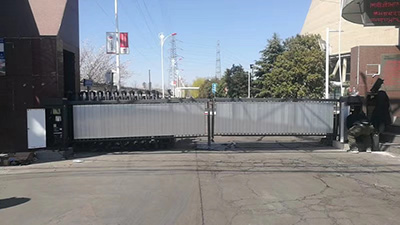

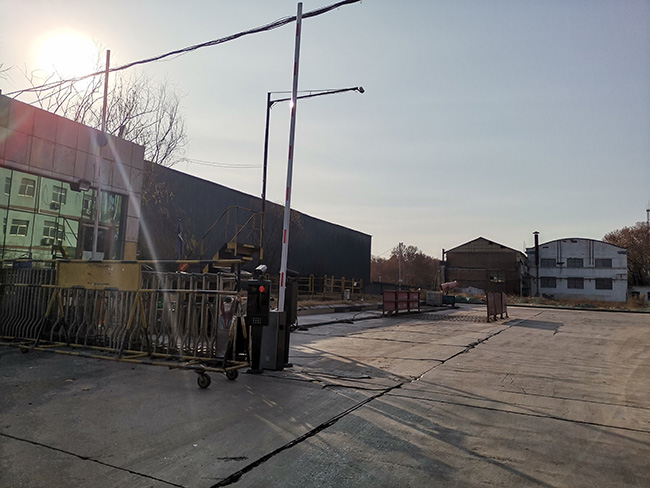

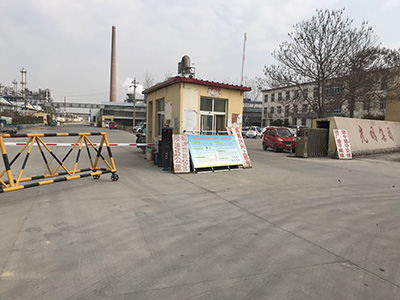

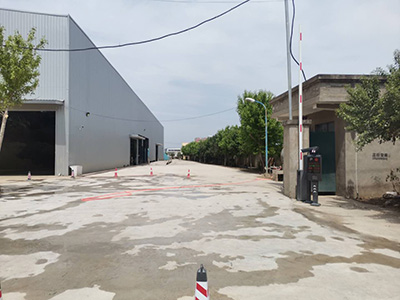

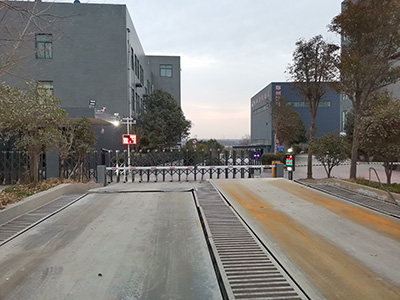

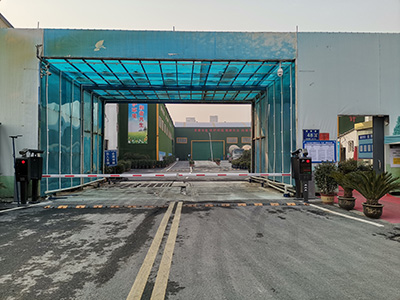

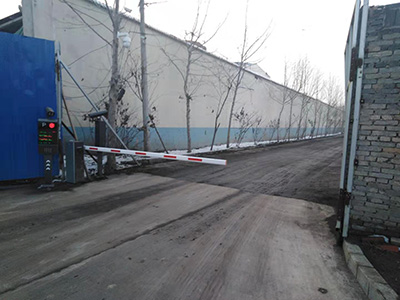

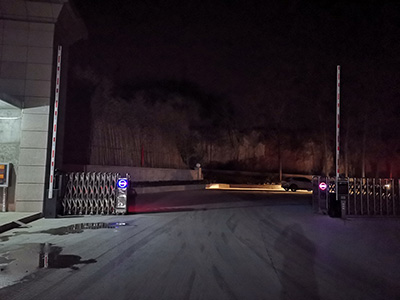

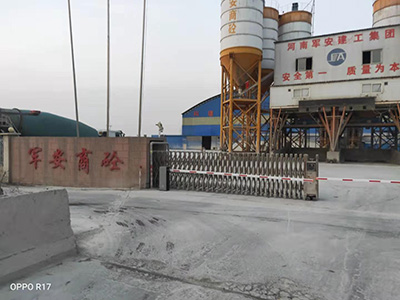

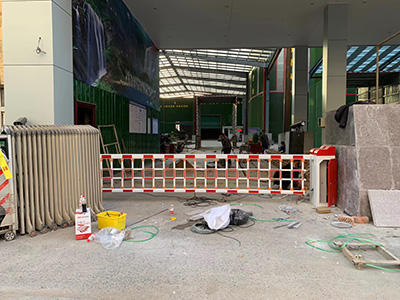

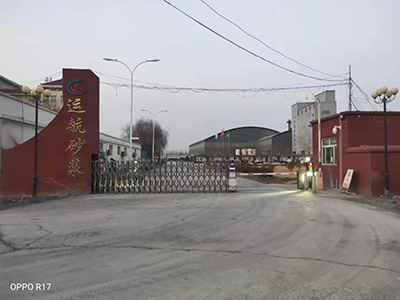

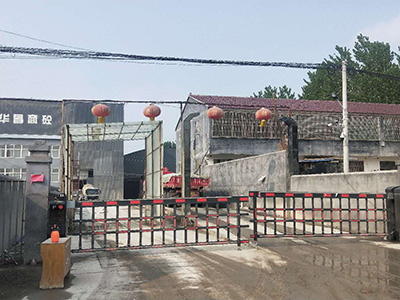

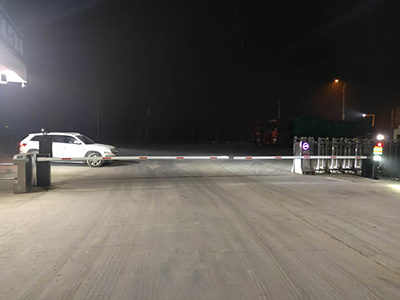

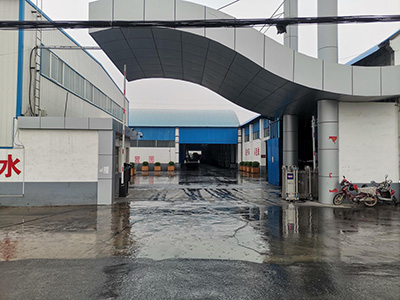

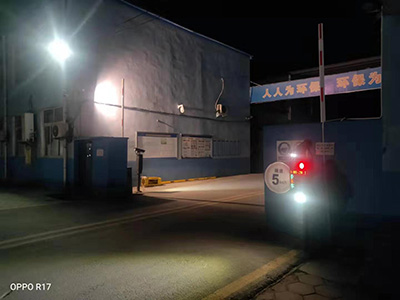

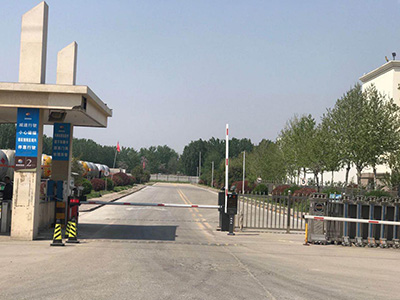

第四部分  相应项目工程案例

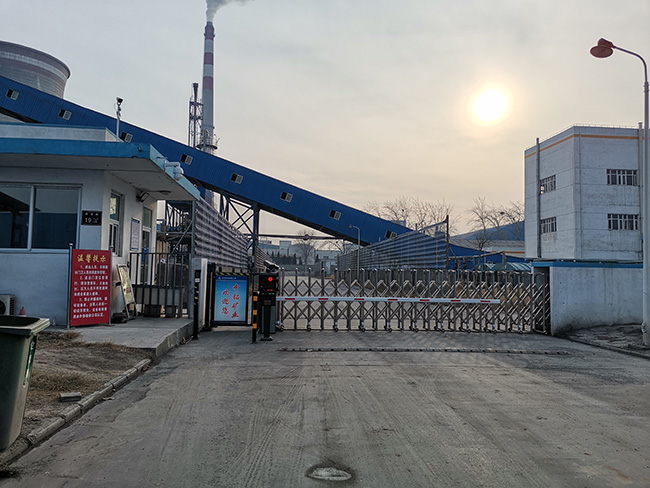

                   大唐巩义发电有限责任公司                                               河南嘉耐特种铝酸盐有限公司

                         中铝矿业有限公司东北门                                       中铝物流集团中部国际路港有限公司

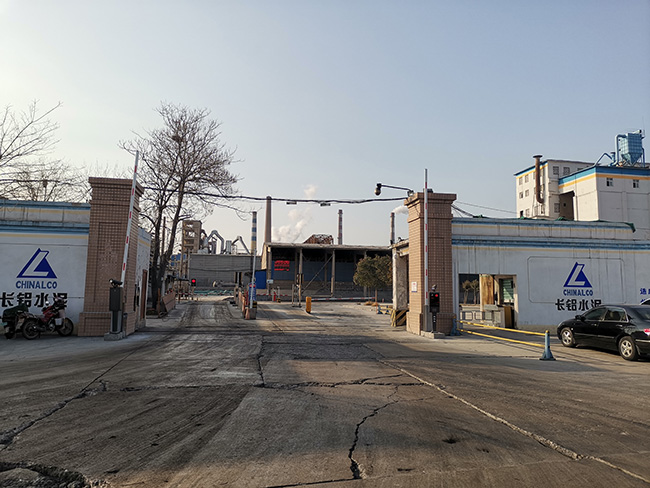

                      郑州亚星混凝土有限公司                                                         中国长城铝业水泥厂

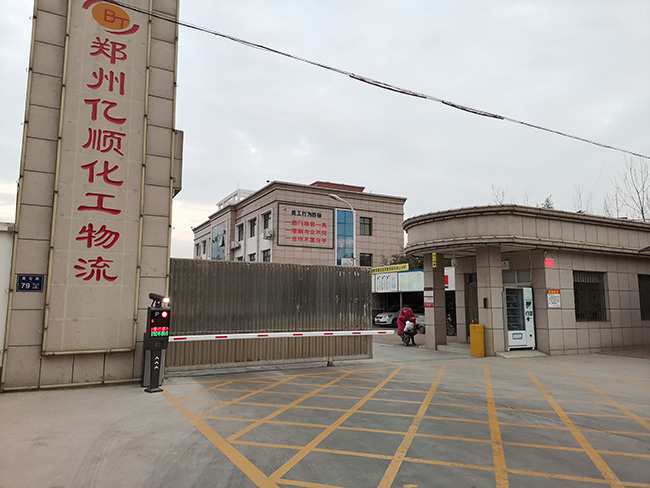

                          郑州亿顺化工物流                                                            河南商都建设有限公司

                       中国长城铝业水泥厂北门                                                    中铝矿业有限公司西门

                       中铝矿业有限公司电厂                                                          中国长城铝业水泥厂西门

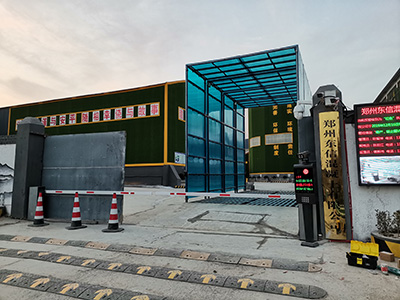

            河南盛誉通达建筑工程有限公司                                          郑州东信混凝土有限公司（新密）

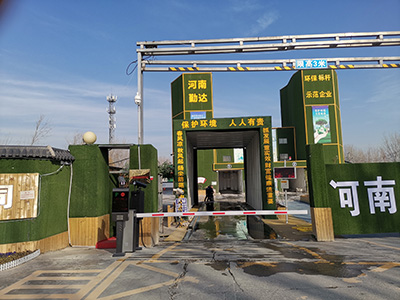

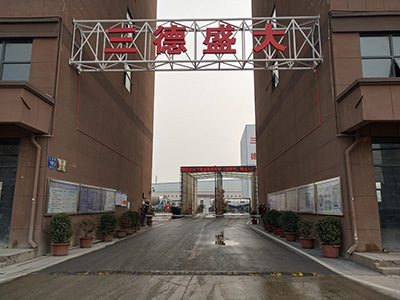

                 河南勤达建筑材料有限公司                                                     郑州三德盛大实业有限公司

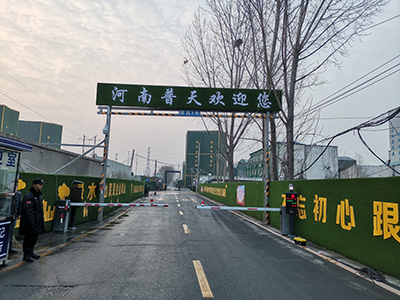

                    河南万盛混凝土有限公司                                                    河南普天混凝土有限公司

          郑州恒基建筑安装工程有限公司                                              郑州市郑东新区热电有限公司

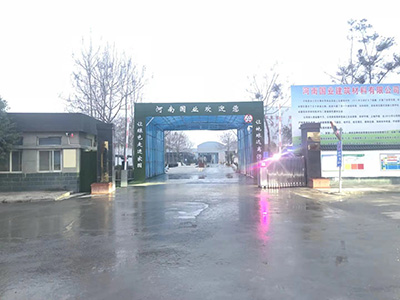

                 郑州正岩混凝土有限公司                                                       河南国业建筑材料有限公司

                宏业生物科技濮阳分公司                                                       濮阳市四强混凝土有限公司

          濮阳县山峰新型建筑材料有限公司                                                 濮阳运航新型建材有限公司

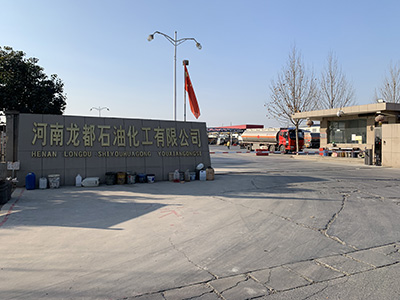

              濮阳市军安新型建材有限公司                                                    河南龙都石油化工有限公司

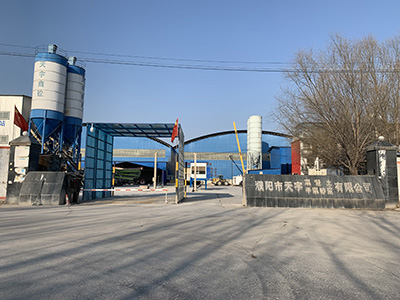

            濮阳市天宇混凝土有限公司                                                      南乐宏业环保新材料股份有限公司

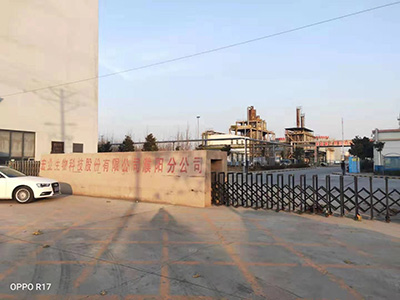

              宏业生物科技股份有限公司                                               濮阳市诚信混凝土有限公司

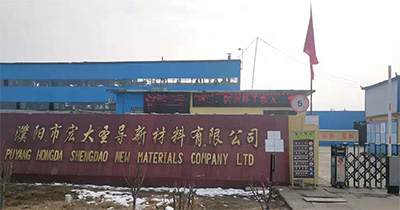

              濮阳市宏大圣导新材料有限公司                                                       濮阳市光明密度板制品有限公司

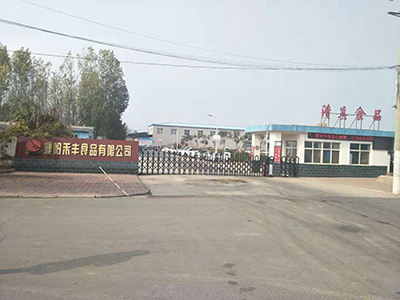

                       濮阳禾丰食品有限公司                                                      范县华昌混凝土有限公司

                 国电濮阳热电有限公司                                                       濮阳市盛源能源科技股份有限公司

         濮阳市盛源石油化工（集团）有限公司                                         濮阳市盛通聚源有限公司

             濮阳同力水泥有限有限公司                                                           濮阳市豫鲁砼业有限公司

          郑州恒科建魏混凝土有限公司                                                     河南华建商品混凝土有限公司

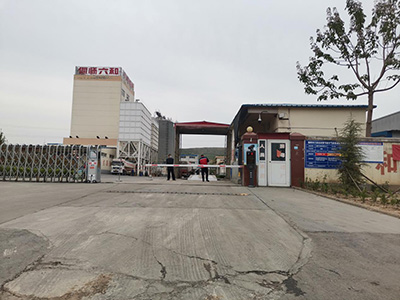

                   偃师六和饲料有限公司                                                       泰山石膏（河南）有限公司东南门

           泰山石膏（河南）有限公司南门西                                         洛阳天颐建筑废物再生资源科技有限公司

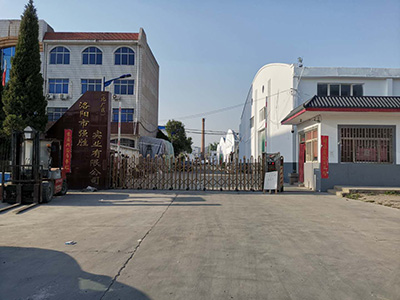

             洛阳大豪工贸股份有限公司                                                       洛阳市强胜实业有限公司北门西

           洛阳市强胜实业有限公司北门东                                              洛阳市强胜实业有限公司南门

           偃师中岳耐火材料有限公司

 更多案例持续更新中！
